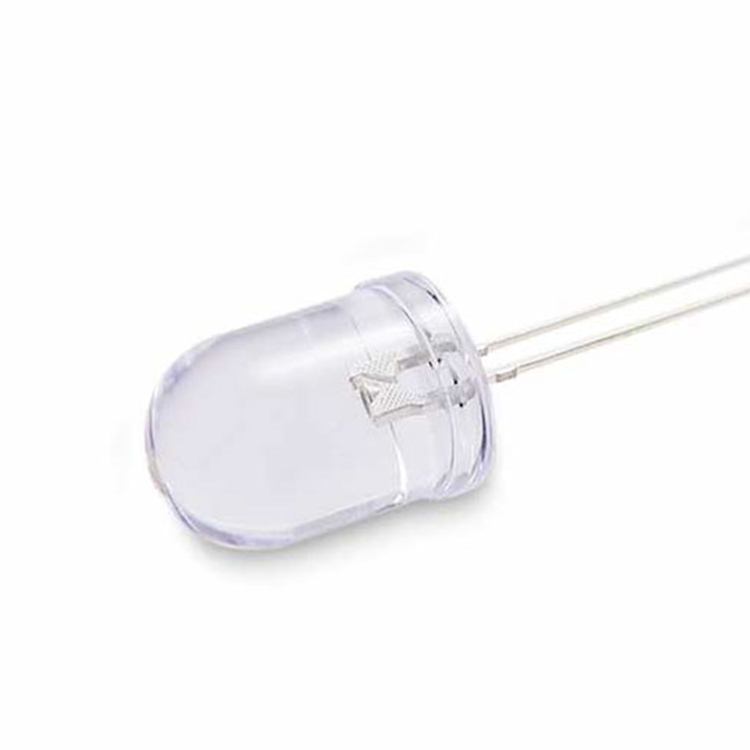

Los LEDs de 10mm se presentan encapsulados en una cúpula de resina de color transparente cuya utilidad es proteger al emisor de luz. Dentro contiene tres piezas: Copa reflectora, semiconductor e hilo conductor. Por debajo de dicha cúpula se extienden dos patas: Una se denomina ánodo (positivo) y la otra cátodo (negativo). Los LED solo funcionan en una dirección, por lo que una va al voltaje positivo y la otra al voltaje negativo.

Estos diodos han dominado el mercado de los LEDs de alto brillo  debido a su diseño altamente reflectante con óptica primaria y su gama de alta luminosidad  (1.0000 mcd). Generan una luz brillante de color blanco frio (6.000°K), lo que los hace visibles a largas distancias.

Al ser la mejor opción en términos de brillo, definición y ángulo de visión controlado pueden utilizarse para el alumbrado de carteles, maquetas, entre otros.

¿Cómo funcionan los LEDs?

Se sugiere cualquiera de los siguientes métodos de conexión o instalación:

• Individual: alimentación del LED directa desde la fuente de alimentación, ya sea por medio de una fuente regulada o bien con el uso de resistencias o reguladores. Se deberá suministrar al LED la tensión deseada dentro de los valores de trabajo.

• Configuración paralela: alimentación de un grupo de LEDs conectando todos los ánodos juntos y todos los cátodos juntos, utilizando la tensión requerida regulada por una sola resistencia en serie.

• Configuración en serie: alimentación de un grupo de LEDs conectados secuencialmente. La cantidad de LEDs a utilizar por serie estará limitada por la tensión entregada por la fuente de alimentación. En la mayoría de los casos se requiere de una resistencia para compensar las diferencias de tensión de alimentación por serie de LEDs, pudiendo realizar distintas series en paralelo con una misma fuente de alimentación.
